فرمول یک ایران – همانطور که در خبرها آمده است، قرار بر تغییر جزئی قوانین آیرودینامیکی برای سال ۲۰۱۹ است که میتوان به تغییر پهنای بال عقب، تغییر در اندازه وتربال (Wing Chord)، تغییر در مساحت دی آر اس بال عقب و نیز تغییر در اندازه و هندسه باله جلو خودرو اشاره داشت که در این مقاله به بررسی تفاوت در عملکرد بال جلو در سال ۲۰۱۹ به کمک شبیه‌سازی و آنالیز آیرودینامیکی می‌پردازیم.
تصاویری از تغییرات آیرودینامیکی برای خودرو سال ۲۰۱۹ و مقایسه آن با خودرو سال ۲۰۱۸:
-
- خودروی فرمول یک 2018
-
- خودروی فرمول یک 2019
-
- تغییرات خودرو سال ۲۰۱۹ و مقایسه آن با خودرو سال ۲۰۱۸
-
- تغییرات خودرو سال ۲۰۱۹ و مقایسه آن با خودرو سال ۲۰۱۸
-
- تغییرات خودرو سال ۲۰۱۹ و مقایسه آن با خودرو سال ۲۰۱۸
-
- تغییرات خودرو سال ۲۰۱۹ و مقایسه آن با خودرو سال ۲۰۱۸

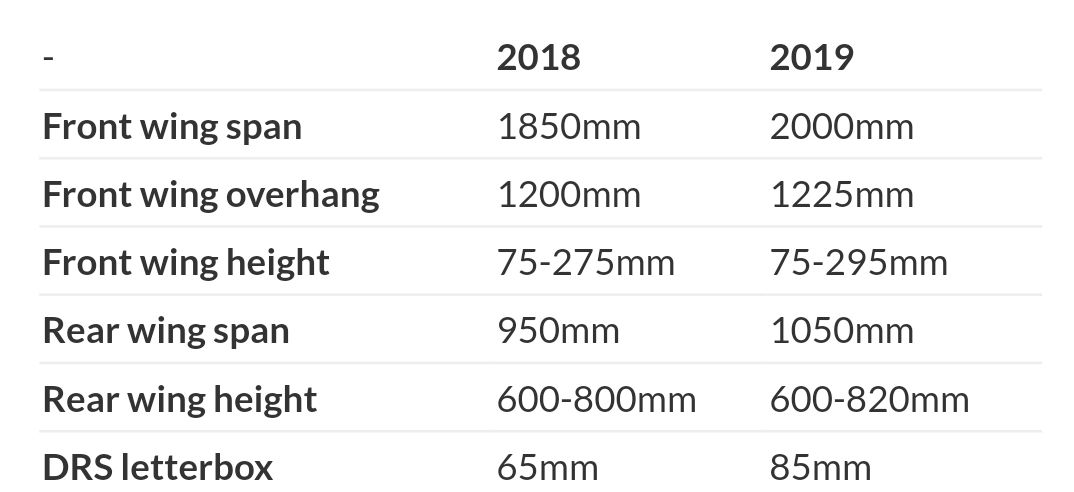

جدول تغییرات ابعاد باله های جلو و عقب
اما از آنجا که بیشترین تغییر مربوط به هندسه بال جلو می‌باشد بنابراین انتظار می‌رود که عملکرد این جزء از خودرو تفاوت بیشتری از خود نشان دهد بنابراین دست به شبیه‌سازی بال جلو خودرو براساس هندسه و ابعاد سال ۲۰۱۹ میزنیم.
-
- بال جلو خودرو فرمول یک 2019
-
- بال جلو خودرو فرمول یک 2019
-
- بال جلو خودرو فرمول یک 2019
-
- بال جلو خودرو فرمول یک 2019
-
- بال جلو خودرو فرمول یک 2018
-
- مقایسه بال جلو فرمول یک 2018 و 2019
همانطور که در تصاویر بالا مشهود است، تفاوت عمده میان بال جلو سال‌های ۲۰۱۸ و ۲۰۱۹ در برش‌های آیرودینامیکی جلو بال یا همان کاناردها (Canards) می‌باشد. بنابراین تیم تنظیم مقررات قصد دارد با ساده شدن سازه‌ی بال جلو، آیرودینامیک خودروها را به هم نزدیک کرده و همچنین هوای آشفته پیرامون خودرو را کاهش دهد تا عمل سبقت‌گیری برای خودروهای عقب کمی آسان‌تر شود.
حال به چگونگی مسیرهوای عبوری با نگاه به چند شماتیک آیرودینامیکی می‌پردازیم:

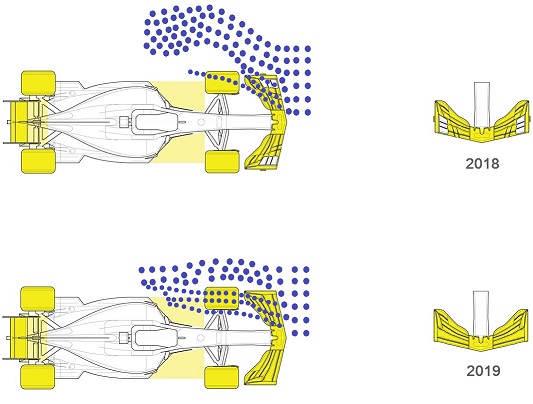

شماتیک مقایسه مسیر هوای عبوری از بال های جلو
بنابراین انتظار می‌رود که با حذف کاناردهای باله جلو و نیز برش‌های متصل به (End plate)، مسیر هوا پس از گذر بال جلو به مقدار کمتری منحرف شود و بیشتر به هوای متلاطم تایرها برسد که این رخداد، کاهش میزان هوای آشفته پیرامون خودرو و نیز افزایش نیروی مقاومت هوا را درپی دارد.
همچنین اثر تایر بر هوا یا همان (air wake)، بیشتر می‌شود. نوعی از (air wake) هنگامی رخ می‌دهد که جسمی دوار مانند تایر در مقابل جریان هوای سرعت‌دار قرار گیرد و این یعنی برخورد دو جریان سیال با سرعت نسبی متقابل.
پدیده AIR WAKE
هرچه میزان سرعت نسبی جریان هوا و جریان متلاطم تایر بیشتر باشد و نیز میزان هوای عبور از تایر چگال باشد، آنگاه طول و میزان (air wake) نیز بیشتر خواهد شد. بنابراین با رسیدن جریان بیشتری از هوا به تایرهای جلو، خودرو نیروی مقاومت هوای بیشتری را متحمل می‌شود که به معنی افزایش درگ است.
حال میتوان دو شبیه‌ساز باله جلو خودرو فرمول یک را در مقابل جریان هوای با سرعت و چگالی برابر قرار داد تا مسیر هوای عبوری از دو باله را مقایسه کرد.
* شبیه‌سازی به وسیله نرم‌افزار (pro engineering) و آنالیزآیرودینامیکی درمحیط (ANSYS fluent) صورت گرفته‌است.
شبیه‌ساز باله جلو سال‌های ۲۰۱۸ و ۲۰۱۹ خودروهای فرمول یک در محیط (CFD):
-
- 2018
-
- 2019
-
- 2018
-
- 2019
مقایسه برداری و جهت حرکت هوا در دو مدل شبیه‌ساز:
دو شبیه‌ساز را به محیط (CFD) و به عبارتی دیگر به محیط (Fluid Flow) در نرم‌افزار (ansys fluent) وارد کرده و شرایط تحلیل را به حالت k_e تنظیم می‌کنیم تا خطوط جریان لایه‌ای را به ما پاسخ دهد، لایه‌ی مورد نظر را صفحه‌ای موازی زمین و مماس با سینی خودرو درنظر میگیریم تا بتوان مقایسه‌ای در آن نقاط از صفحه داشت.
سیال هوا را در شرایط دما و چگالی استاندارد که پیش‌فرض نرم‌افزار هست انتخاب می‌کنیم و سرعت رسیدن هوا به هندسه خودرو را ۳۰۰ کیلومتر بر ساعت در نظر میگیریم (به عبارتی سرعت تونل باد).
پس از قرار دادن شبیه‌سازها در محیط تونل باد، نرم‌افزار برای هر هندسه مسیر جریان هوا، چگونگی شکافت هوا و نیز میزان و چگونگی هوای آشفته پیرامون هندسه را پاسخ می‌دهد.
-
- مسیر خطوط جریان هوا طی عبور از هندسه بال جلو 2019
-
- مسیر خطوط جریان هوا طی عبور از هندسه بال جلو 2018
-
- مسیر خطوط جریان هوا طی عبور از هندسه (End Plate) بال جلو 2019
-
- مسیر خطوط جریان هوا طی عبور از هندسه (End Plate) بال جلو 2018
به دلیل پیدا شدن تفاوت هندسه‌های بال جلو، دو هندسه شبیه‌ساز تنها در بال جلو می‌باشد و در ادامه دو خودرو برابر خواهند بود تا فقط تاثیر باله‌های جلو نمایان گردد.
-
- گرافیک جریان هوای عبوری از هندسه خودرو ۲۰۱۸
-
- گرافیک جریان هوای عبوری از هندسه خودرو ۲۰۱۹
-
- گرافیک ایجاد هوای آشفته پیرامون هندسه خودرو ۲۰۱۹
-
- گرافیک ایجاد هوای آشفته پیرامون هندسه خودرو ۲۰۱۸
مقایسه پهنای هوای تحت تاثیر هندسه باله‌ها:
-
- نمایش میزان شکافت هوا و تشکیل هوای نامنظم در دوطرف خودرو ۲۰۱۹
-
- نمایش میزان شکافت هوا و تشکیل هوای نامنظم در دوطرف خودرو ۲۰۱۸
-
- شکافت هوا و مسیر تلاطم هوا پیرامون خودرو سال ۲۰۱۹
-
- شکافت هوا و مسیر تلاطم هوا پیرامون خودرو سال ۲۰۱۸
مقایسه (air wake) مربوط به تایر بعد از عبور هوا روی دو شبیه‌ساز باله‌ها:

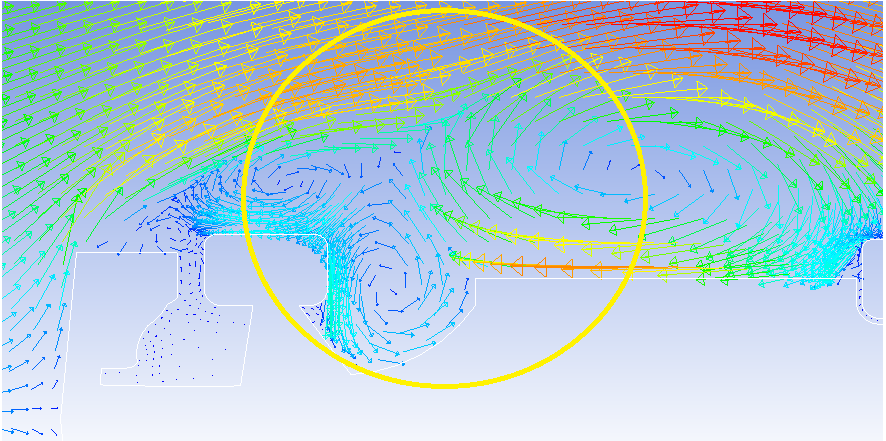

میزان (air wake) مربوط به تایر بعد از عبور هوا از هندسه خودرو سال ۲۰۱۸

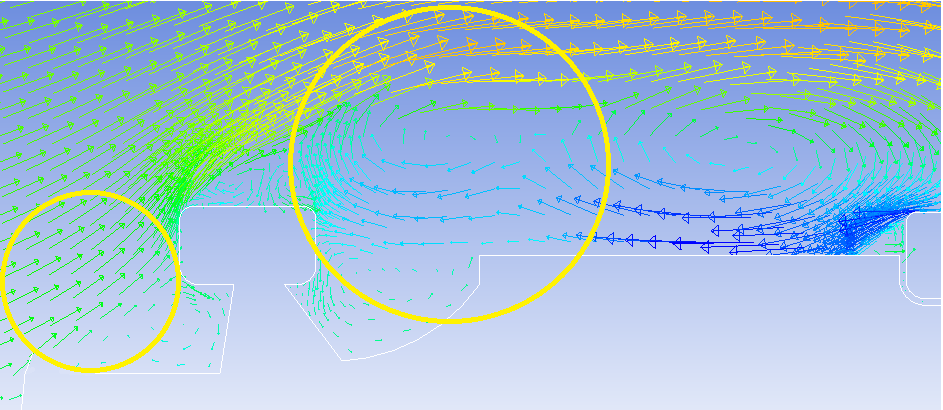

میزان (air wake) مربوط به تایر بعد از عبور هوا از هندسه خودرو سال ۲۰۱۹
از گرافیک‌های آیرودینامیکی و همچنین جداول پاسخ نرم‌افزار میتوان چنین برداشت کرد که هندسه‌ی باله جلو طبق ابعاد سال ۲۰۱۹ باعث افزایش میزان درگ در خودرو شده و همچنین طول خلاء نسبی عقب خودرو را افزایش می‌دهد به‌علاوه عرض هوای آشفته پیرامون خودرو را کاهش می‌دهد و این یعنی سخت شدن شرایط برای خودرو جلو و از طرفی دیگر بهبود شرایط سبقت‌گیری برای خودروی درحال تعقیب. بنابراین با تغییر هندسه‌ی بال جلو و حتی با ثابت فرض کردن مقدار (Stall of the Wing) یا همان میزان ایستادگی بال در مقابل هوا، تاثیر قابلی بر همسو شدن شرایط آیرودینامیکی با سبقت‌گیری داشته است.
جداول درگ و دان‌فورس به‌منظور روان شدن نوشته حذف گردید.
