فرمول یک ایران – به نظر می‌رسد تیم مرسدس در فصل ۲۰۲۰ با الهام از سایدپاد (Side Pod) فراری، پیشرفت قابل توجهی در بخش آیرودینامیک خودرو داشته باشد. این تأثیر به خاطر شکل منحصر به فرد و بی نظیر شاسی خودرو به وجود آمده است.

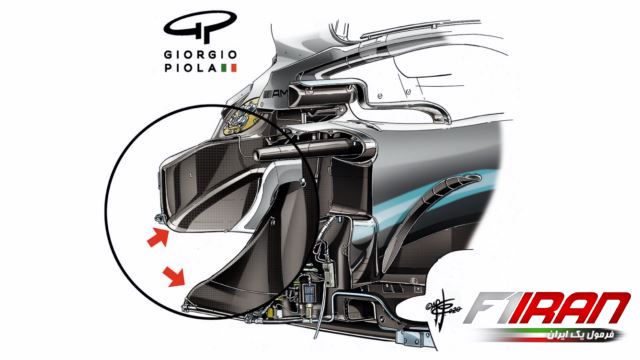

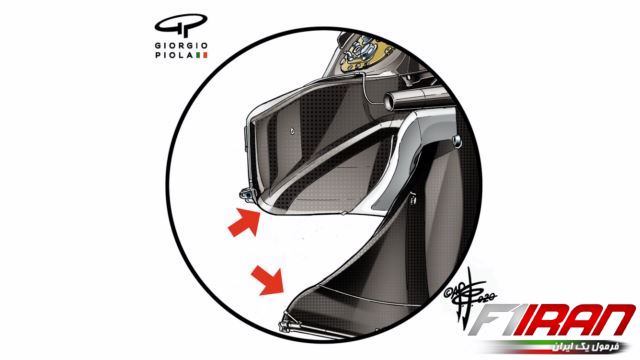

متوجه شدیم که تیم آلمانی در طراحی ۲۰۲۰ لبه بالایی دهانه سایدپادها را پایین‌تر از جایی که قبلاً بود نصب خواهد کرد (در تصویر با رنگ قرمز نشان داده شده است. رنگ زرد، طراحی قبلی مرسدس را نشان می‌دهد). این ایده در سال ۲۰۱۷ توسط فراری شکل گرفت و تا به امروز بسیاری از آن استفاده کرده‌اند.

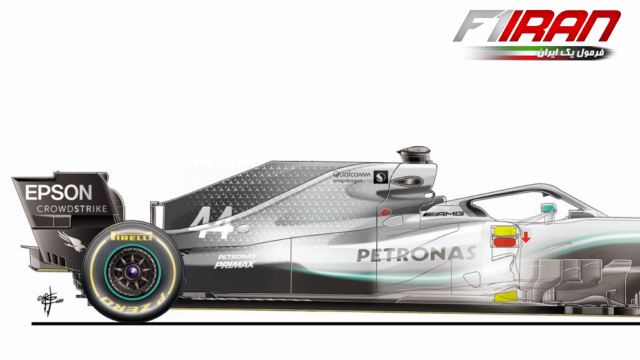

نمای جانبی خودروی مرسدس ۲۰۱۹

نمای جانبی خودروی مرسدس ۲۰۱۹

در حقیقت مرسدس یکی از آخرین تیم‌هایی است که از این طرح استفاده می‌کند. از مزایای طراحی جدید این است که بدنه سایدپاد را می‌توان عقب‌تر برد تا جریان هوایی که از بال جلو و بارج ‌بورد (Bargeboard) عبور می‌کند مسیر طولانی‌تری در طول بدنه خودرو طی کند. این تغییر موجب افزایش سرعت جریان هوا شده و به طرز چشمگیری به سمت جریان هوای زیر خودرو کشیده می شود. در نتیجه شاهد افزایش داون فورس (Down Force) در زیر خودرو خواهیم بود.

شاسی بی‌نظیرِ T شکل که در خودروی W10 به کار گرفته شد (آن طور که انتظار می‌رود، شکل آن در خودروی جدید تغییر نخواهد کرد) نقش مهمی در آیرودینامیک خودرو ایفا می‌کند و باعث می‌شود مجموعه سایدپاد عملکرد به مراتب قوی‌تری داشته باشد. شکل شاسی مرسدس به خاطر طراحی کاکپیت فرمی غیر عادی دارد.

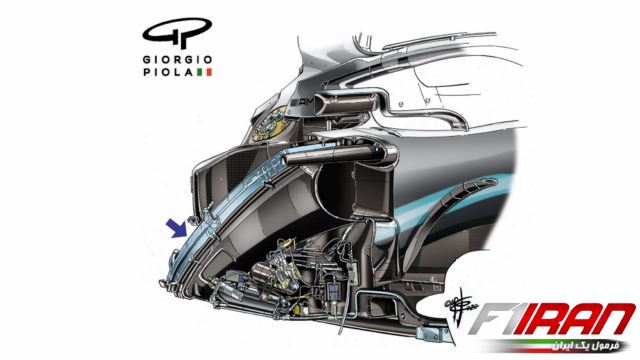

سطح مقطع سایدپاد خودروی W10 مرسدس

سطح مقطع سایدپاد خودروی W10 مرسدس

در تصویر بالا رادیاتور، سیستم خنک کننده و لبه بالایی دهانه سایدپاد را در خودروی W10 تیم مرسدس می‌بینیم. اگر رادیاتور، سیستم خنک کننده و متعلقات آن را از تصویر حذف کنیم (همان‌طور که در تصویر زیر مشخص شده است) متوجه می‌شویم که شاسی در قسمت زیرین به طور گسترده‌ای از هم جدا شده است. طراحی به این شکل به مهندسان اجازه می‌دهد تا قطعات مکانیکی را در این نقطه بسیار نزدیک به یکدیگر قرار دهند. این مورد، شکل خاص و فشرده بدنه مرسدس W10 را توجیه می کند.

این طراحی از جهاتی شبیه به شاسی بِنِتون (Benetton) در سال ۱۹۸۷ می باشد (شکل زیر را مشاهده کنید)، که سطح مقطع T شکل دارد. چنین شکلی به مهندسان آزادی عمل می‌دهد تا رادیاتور را جلوتر نصب کنند. به این صورت مرکز ثقل به وسط خودرو نزدیک‌تر شده که منجر به داشتن خودرویی چابک‌تر و پرتحرک‌تر خصوصاً در پیچ‌های سرعت پایین می‌شود.

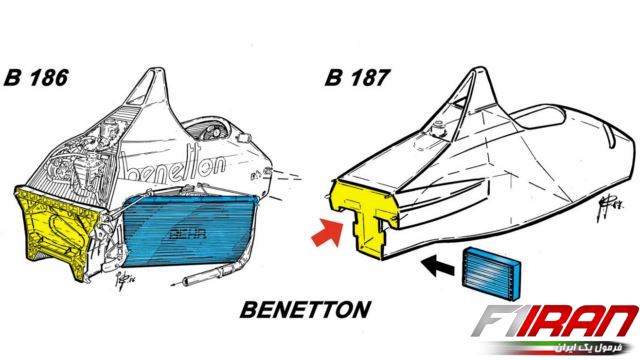

شاسی خودروی بنتون سال ۱۹۸۷

شاسی خودروی بنتون سال ۱۹۸۷

با پایین آوردن لبه بالایی دهانه سایدپاد روی خودروی ۲۰۲۰ می‌توان رادیاتور و سیستم خنک کننده را به سمت داخل برد و قطعات را به محور مرکزی خودرو نزدیک‌تر کرد. در نتیجه تولید سایدپادهای کوچک‌تر امکان پذیر می‌شود.

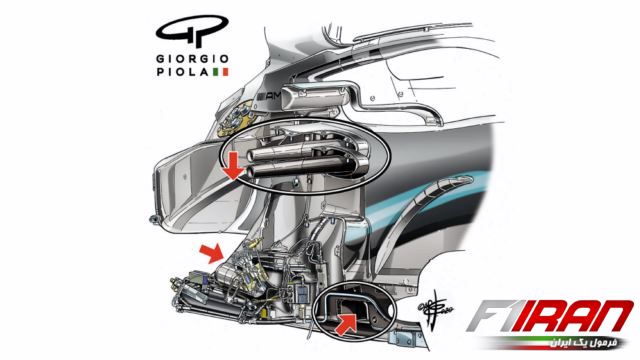

طریقه چینش قطعات منجر به تولید سایدپادهای کوچک‌تر می‌شود

طریقه چینش قطعات منجر به تولید سایدپادهای کوچک‌تر می‌شود

با تغییر گستره قوانین آیرودینامیکی که در فصل 2021 شاهد خواهیم بود، به نظر می‌رسد مرسدس جدید تا به الان بهترین تفسیر از قوانین آیرودینامیک خودروهای فرمول یک پهن پیکر که در فصل ۲۰۱۷ معرفی شدند، باشد.
