فرمول یک ایران – در این بخش به چند مورد از تغییرات فنی مهندسی که تیم‌ها برای گرندپری موناکو 2019 روی خودروهای خود اعمال کرده‌اند می‌پردازیم و توضیحاتی در مورد این تغییرات ارائه می‌دهیم.

جزئیات بال عقب خودروی RS19 تیم رنو

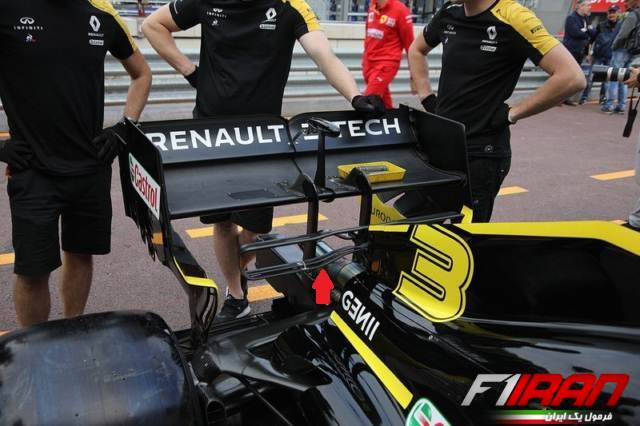

در تصویر زیر بال عقب خودروی تیم رنو را مشاهده می کنید که برای ایجاد نیروی رو به پایین بیشتر با زاویه و شیب زیادی تنظیم شده است. از دیگر قطعات این قسمت می توان به بال T که روی کاور موتور خودرو نصب شده است اشاره کرد که با توجه به خمیدگی قسمت تحتانی آن و دارا بود سطح دوگانه که با فلش قرمز رنگ نشان داده است برای افزایش نیروی رو به پایین و بهبود عبور جریان هوا و عملکرد بهتر خودرو در پیچ های پیست موناکو در قسمت عقب خودرو قرار داده شده است. همچنین از دیگر المان های قرار داده شده در این قسمت می توان به بالچه موسوم به مانکی سیت (Monkey-Seat) نیز اشاره کرد که از آن برای تولید نیروی رو به پایین بیشتر مورد استفاده قرار می گیرد.

بال عقب خودروی RS19 تیم رنو

بال عقب خودروی RS19 تیم رنو

جزئیات قسمت جلویی و بارج بورد خودروی RS19 تیم رنو

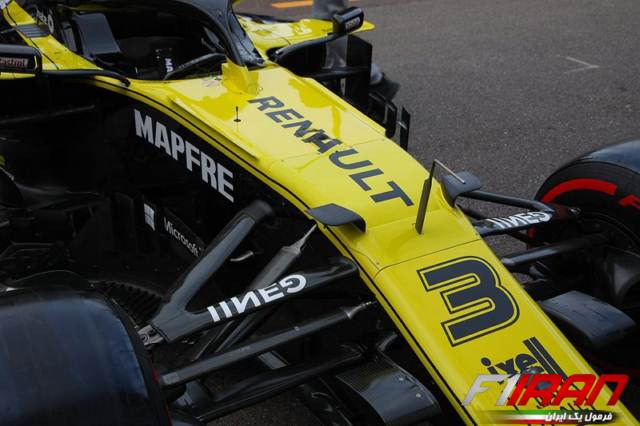

دو بالچه ای که تیم رنو در کنار مجرای اس داکت (S-Duct) خودروی خود قرار داده است توجه ما را جلب می کند. از این بالچه ها تیم مرسدس از ابتدای فصل استفاده می کند. بالچه های قرار داده شده نه تنها باعث بهبود عملکرد اس داکت می شوند بلکه به جریان هوایی که به سمت عقب خودرو هدایت می شود نیز کمک بسیاری می کنند.

به بارج بورد تیم رنو نیز المان های چندگانه و ظریف بسیاری اضافه شده است.

خودروی RS19 تیم رنو

خودروی RS19 تیم رنو

جزئیات دماغه ی بال جلوی خودروی RB15 تیم ردبول

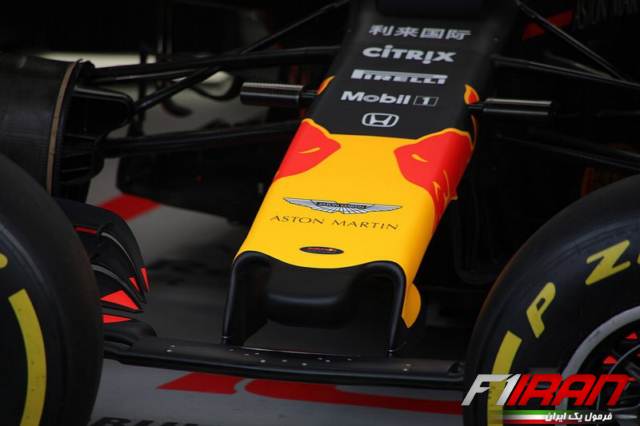

تیم ردبول دماغه ی جدیدی برای بال جلوی خودروی خود معرفی کرده است. به طور معمول دماغه ی بال جلو مسیری برای عبور جریان هوا می باشد اما با توجه به شکل پیست موناکو که اتومبیل ها در آن سرعت کمتری نسبت به بقیه ی پیست ها دارند و همچنین نیاز تیم ها به نیروی رو به پایین بیشتر، دماغه فاقد شکاف و سوراخ همیشگی در قسمت میانی آن می باشد. در حالی که علت اصلی استفاده از این نوع دماغه توسط تیم ردبول مشخص نیست اما می توان نظریه ی پشت این طراحی را این گونه بیان کرد که دماغه جدید با حذف و کم کردن فشار در قسمت تحتانی خودرو، در صدد حذف و از بین بردن حتی یک درصد نیروی لیفت (برآ) تولیدی می باشد. در پیستی مانند موناکو که در آن نیروی رو به پایین و کنترل بهتر خودرو از فاکتور های اساسی آن هستند، از بین بردن کمترین مقدار نیروی برآ نیز می تواند به رانندگان در کنترل بهتر خودرو کمک کند. همچنین نبود شکاف در دماغه می تواند موجب ایجاد نیروی رو به پایین بیشتر در قسمت میانی بال شود و لذا میتواند تاثیر شگرفی در عملکرد قسمت جلویی خودرو بگذارد.

بال جلوی خودروی RB15 تیم ردبول

بال جلوی خودروی RB15 تیم ردبول

جزئیات کف خودروی RB15 تیم ردبول

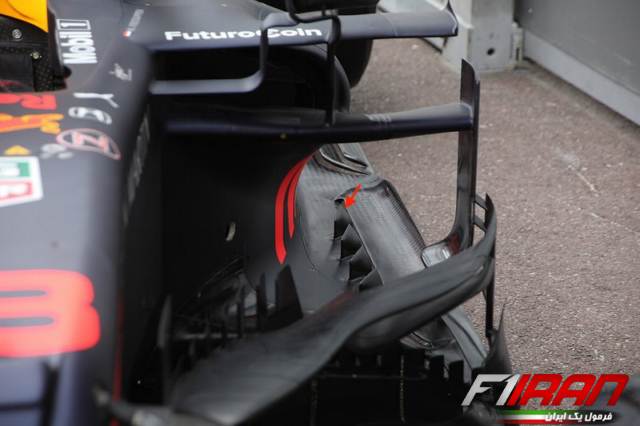

همان طور که در تصویر مشاهده می شود، تیم ردبول تعدادی پره که پشت سر هم قرار داده شده اند (مشخص شده با فلش قرمز) را در کف خودروی خود تعبیه کرده است.

در ابتدای تصویر، دندانه ها و المان های بارج بورد سعی در منحرف کردن جریان هوا به سمت خارج اتومبیل را بر عهده دارند. پره های قرار داده شده این اثر را تقویت می کنند. اما نکته ی جالب تر این است که نصفه ی پایینی این پره ها سعی در رساندن جریان هوا به شکاف های روی کف خودرو دارند که در نهایت می تواند درکنترل بهتر خودرو در پیچ های زیاد پیست موناکو کمک کند و به بهره وری کف خودرو در سرعت های پایین تر کمک کند. اما نصفه بالایی و در حقیقت نوک آن ها که دارای خمیدگی می باشد هوا را به سمت قسمت خمیده ی روی کف که سمت راست پره ها قرار دارد هدایت می کنند که در نهایت این قسمت خمیده نیز هوا را به قسمت بالایی اتومبیل و روی غلاف های ساید پاد هدایت می کند. در کل هدف محدود کردن تاثیر هوا روی تایر های عقب و کاهش لاستیک خوری می باشد اما همین اقدام نهایتا می تواند تا حدی به مقدار نیروی رو به پایین تولیدی توسط المان های عقب خودرو (دیفیوزر و اجزای مرتبط با آن) آسیب برساند.

کف خودروی RB15 تیم ردبول

کف خودروی RB15 تیم ردبول



جزئیات سیستم تعلیق جلوی خودروی RB15 تیم ردبول

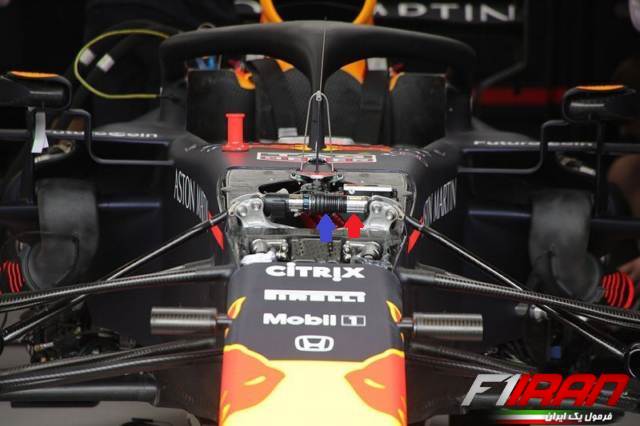

نمایی از سیستم تعلیق جلوی خودروی تیم ردبول و فنر کششی (Heave Spring) (فلش قرمز رنگ) که روی آن از فنر بِلویل (Belleville springs) (فلش آبی رنگ) استفاده شده است و جناق های بلند تر سیستم تعلیق نیز به این المان متصل می باشند.

فنر کششی ضربات ناشی از حرکات عمودی چرخ های خودرو را دفع می کند و فنر بلویل نیز المانی است که می تواند در راستای محور خود باری را تحمل کند و لذا از آن برای دفع ضربات افقی ناشی از جناق های سیستم تعلیق استفاده می شود.

سیستم تعلیق جلوی خودروی RB15 تیم ردبول

سیستم تعلیق جلوی خودروی RB15 تیم ردبول

جزئیات سیستم تعلیق جلوی خودروی RB15 ردبول

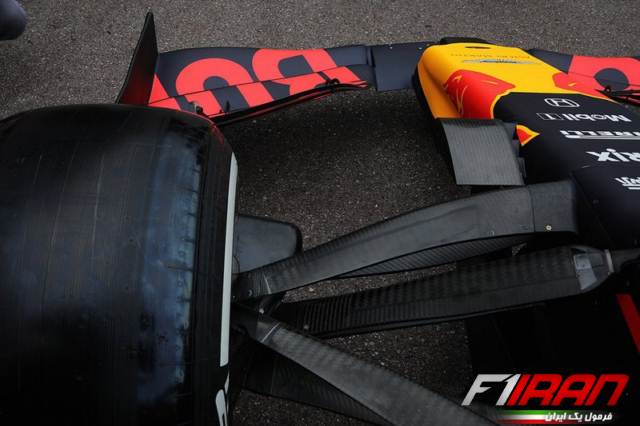

در تصویر زیر مشاهده می کنید که دو جناق بالایی بخش سیستم تعلیق جلوی خودروی ردبول تا انتها کشیده شده و به صورت مستقل از هم وصل شده اند در حالی که باقی تیم ها از آرایش مثلثی تک محوره که در آن دو جناق به یکدیگر متصل هستند، استفاده کرده اند.

سیستم تعلیق جلوی خودروی RB15 ردبول

سیستم تعلیق جلوی خودروی RB15 ردبول

جزئیات سیستم تعلیق جلوی خودروی SF90 فراری

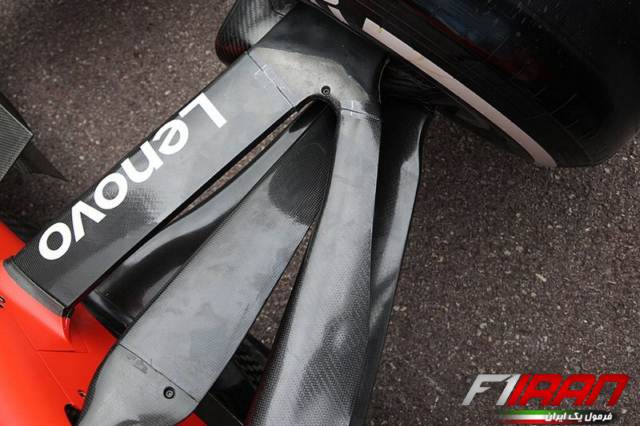

در مقایسه با تصویر بالا، بخش جناقی سیستم تعلیق خودروی فراری را مشاهده می کنید که فراری از آرایش ذکر شده برای سیستم تعلیق خود استفاده کرده است.

همین طور لبه خارجی جناق های بالا و پایین زاویه دار طراحی شده اند. این طراحی به رانندگان اجازه می دهد تا در پیست موناکو که دارای پیچ های تند بسیاری می باشد، بدون نگرانی از برخورد تایر ها با المان های سیستم تعلیق، با زاویه بیشتری به خودروی خود فرمان دهند.

سیستم تعلیق جلوی خودروی SF90 فراری

سیستم تعلیق جلوی خودروی SF90 فراری

جزئیات بارج بورد خودروی SF90 فراری

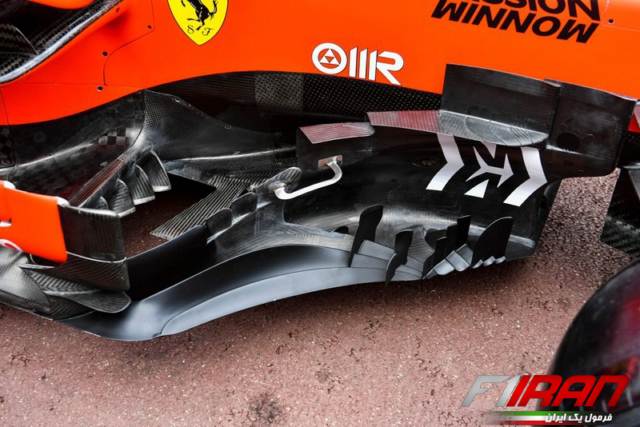

در تصویر زیر نمایی نزدیک از بارج بورد پیچیده ی خودروی فراری را مشاهده می کنید. قسمت بالایی بارج بورد و صفحات افقی قرار داده شده، برای بالا بردن بازدهی و بهینه سازی عملکرد خودرو، با قسمت پایینی آن که روی کفی قرار دارد مرتبط هستند.

بارج بورد خودروی SF90 فراری

بارج بورد خودروی SF90 فراری

جزئیات بال عقب خودروی SF90 فراری

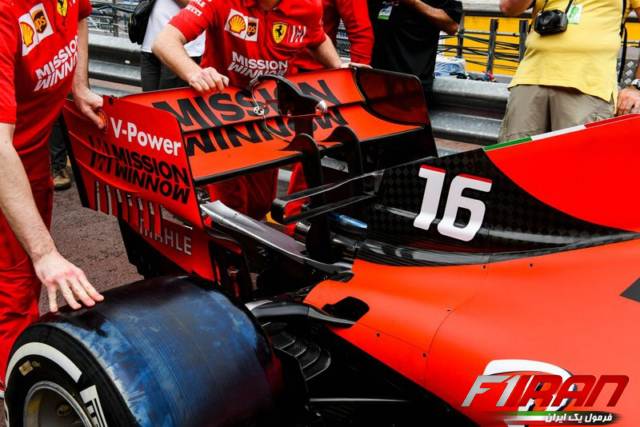

بال عقب خودروی فراری که برای تولید حداکثر نیروی رو به پایین تنظیم شده است. همچنین بالچه های کوچکی در قسمت انتهایی (Endplate) بال قرار داده شده اند که بر جریان هوای اطراف بال عقب تاثیر می گذارند.

بال عقب خودروی SF90 فراری

بال عقب خودروی SF90 فراری

جزئیات بال جلوی خودروی MCL34 مکلارن

تیم مکلارن دو بال جلو برای گرندپری موناکو معرفی کرده است. بالی که در طبقه ی بالای استند قرار دارد بالی است که این تیم در گرندپری اسپانیا در خودروی خود استفاده کرده بود و بال پایینی، بال جلوی جدید است که این تیم برای این گرندپری طراحی کرده است.

تفاوت اصلی این دو بال، در شکل فلپ ها و نحوه قرار گیری آن ها می باشد. به طوری که در بال قدیمی قوس جلوی بال در نزدیکی صفحه انتهایی صورت گرفته است در حالی که در بال جدید این قوس در فاصله بیشتری با آن ایجاد شده است.

همچنین در بال قدیمی، بال در قسمت انتهایی فلپ های بالایی، زاویه ی بیشتری دارد در حالی که در بال جدید این گونه نیست و هدف، استفاده ی بیشتر از جریان هوای برخوردی به بال و تولید نیروی رو به پایین بیشتر است.

بال جلوی خودروی MCL34 مکلارن

بال جلوی خودروی MCL34 مکلارن
