فرمول یک ایران – تیم های حاضر در مسابقات فرمول یک برای عملکرد بهتر نسبت به گرندپری های پیشین، در گرندپری آمریکا دست به تغییراتی روی ماشین هایشان زده اند که در این بخش به چند مورد از این به روز رسانی ها می پردازیم.

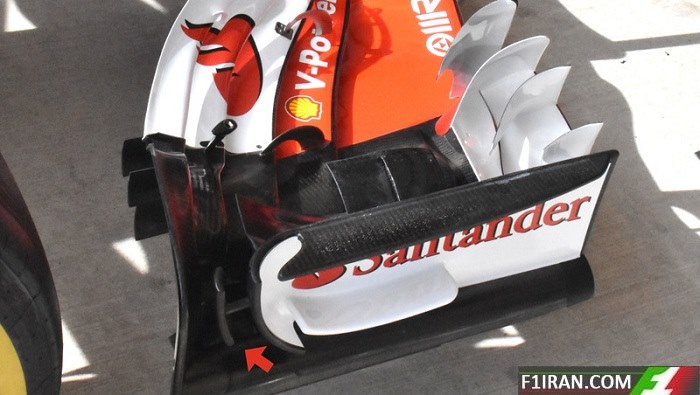

جزئیات بالچه جلویی ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

فراری برای گرندپری آمریکا، بالچه جلویی جدیدی را معرفی کرده است. تفاوت اصلی این بالچه با بالچه های قبلی تیم فراری، پره کوچکی است که در انتهای صفحه عمودی بالچه نصب شده است (با فلش قرمز مشخص شده).

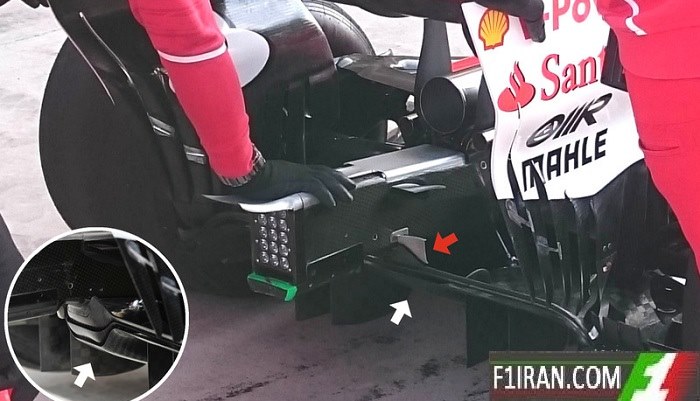

دیفیوزر ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

تیم فراری پس از گرندپری مجارستان در این بخش دچار مشکل شده بود، تا بالاخره در گرندپری آمریکا موفق به طراحی دیفیوزر مناسب شدند. در طراحی جدید دیفیوزر تیم فراری، یک بخش تخت که با فلش سفید رنگ مشخص شده اضافه شده است، در حالی که پیش از این فراری به جای این بخش تخت، از یک بخش منحنی شکلی (تصویر درون دایره) استفاده می کرد. به علاوه، تیم فراری یک بالچه عمودی که با فلش قرمز رنگ مشخص شده است را نیز اضافه کرده است.

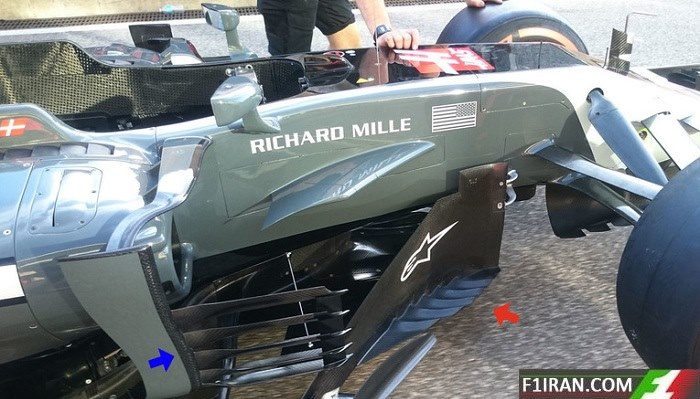

صفحه جانبی ماشین VF17 تیم هاس

ماشین VF17 تیم هاس

ماشین VF17 تیم هاس

تیم هاس دو بخش مهم را مورد بازبینی و تغییر قرار داد. یکی از این بخش ها صفحه جانبی و دیگری بالچه عمودی کنار غلاف جانبی است. صفحه جانبی با مجموعه ای از برش ها که همچون بالچه های کوچک (فلش قرمز رنگ) عمل می کنند بازسازی شد و بالچه عمودی کناری (فلش آبی رنگ)  نیز شبیه به آنچه تیم های فراری و ردبول استفاده می کنند طراحی شده است.

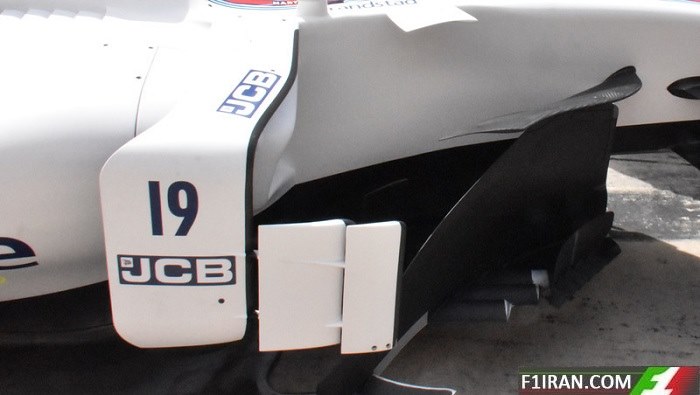

صفحه جانبی ماشین FW40 تیم ویلیامز

ماشین FW40 تیم ویلیامز

ماشین FW40 تیم ویلیامز

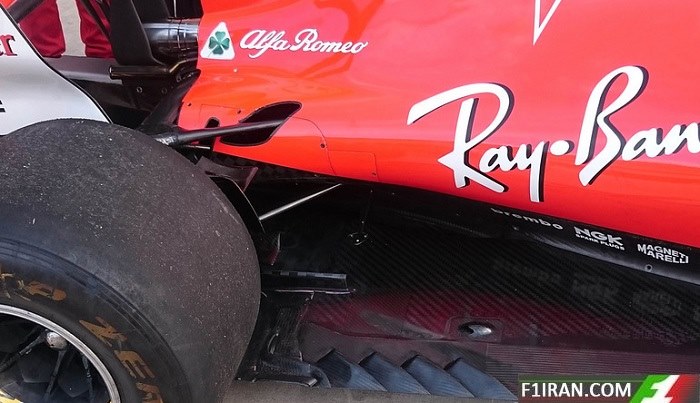

جزئیات کف ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

تیم فراری بار دیگر به طراحی 5 برشی سطح کف ماشین، جایی که جلوی چرخ های عقب قرار می گیرد روی آورد. با این کار، آنها سعی بر کم کردن میزان خورده شدن لاستیک ها دارند. این تغییر در راستای تغییرات دیفیوزر خودروی SF70H نیز هست.

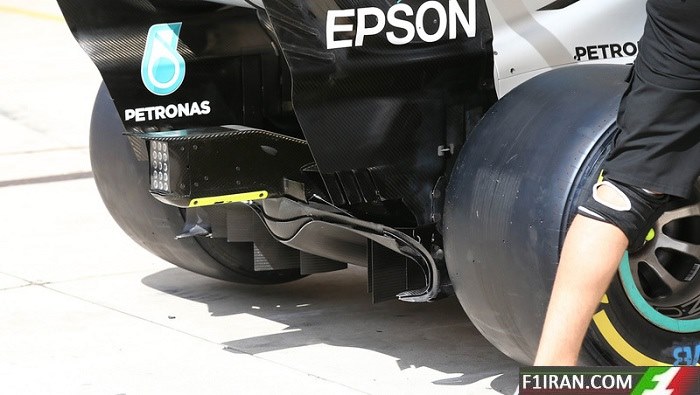

دیفیوزر ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

به هندسه پیچیده ای که در طراحی دیفیوزر این ماشین به کار رفته است دقت کنید. با این طراحی پیچشی، تیم مرسدس سعی کرده سطح موثر دیفیوزر را افزایش دهد.

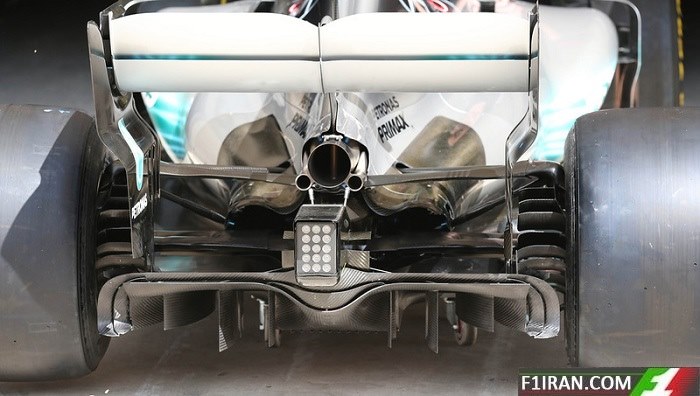

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

در تصویر فوق علاوه بر جزئیات دیفیوزر، می توانید داکت های خنک کننده ترمز عقب را نیز ببینید.

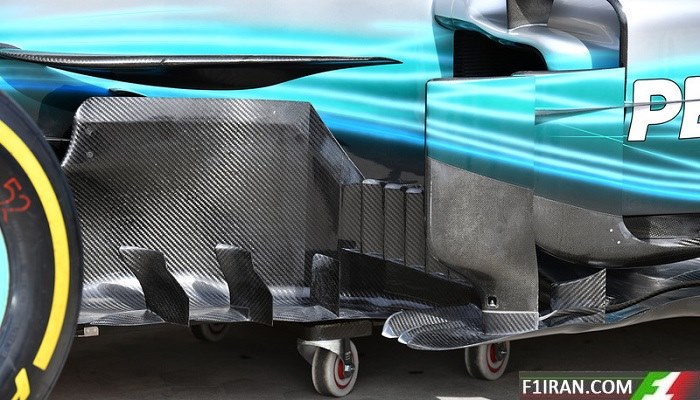

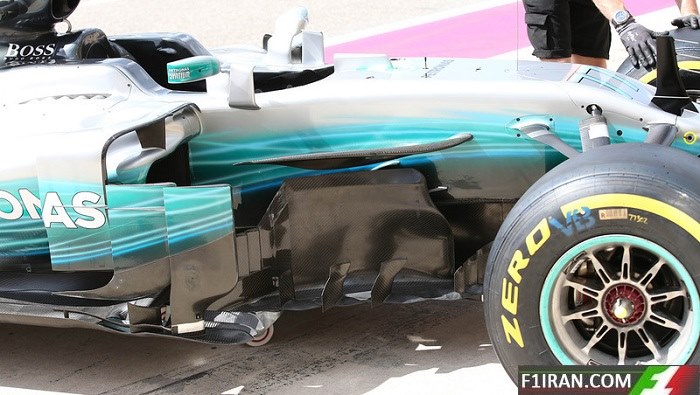

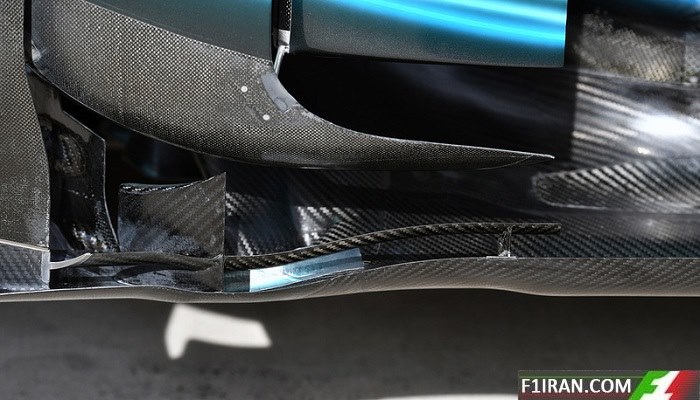

صفحه جانبی ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

مشابه آنچه تیم مرسدس در گرندپری ژاپن معرفی کرده بود، البته با کمی تغییرات در بالچه های عمودی.

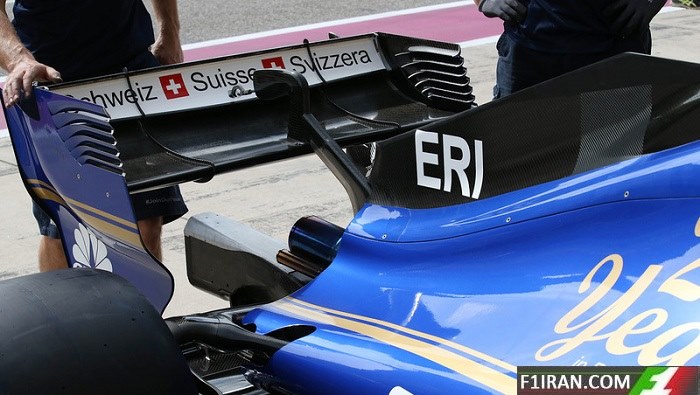

طراحی عجیب ماشین C36 تیم سائوبر

ماشین C36 تیم سائوبر

ماشین C36 تیم سائوبر

تیم سائوبر برای گرندپری آمریکا کاور موتور جدیدی را رونمایی کرده است که دیگر نیازی به بالچه کوسه و همچنین بالچه تی ندارد.

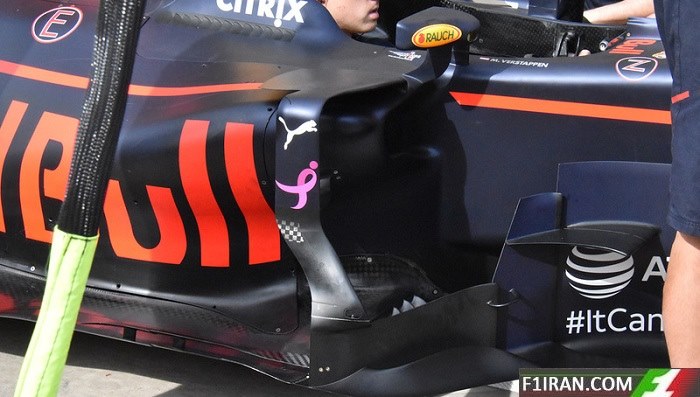

جزئیات ماشین RB13 تیم ردبول

ماشین RB13 تیم ردبول

ماشین RB13 تیم ردبول

صفحات جانبی، غلاف جانبی و بالچه های جانبی ماشین تیم ردبول دستخوش تغییراتی شده اند. به 3 بالچه کوچکی که در ورودی غلافه جانبی نصب شده اند دقت کنید. وظیفه این 3 بالچه، جهت دادن به جریان های توربولانسی در حال ورود به غلاف های جانبی هستند.

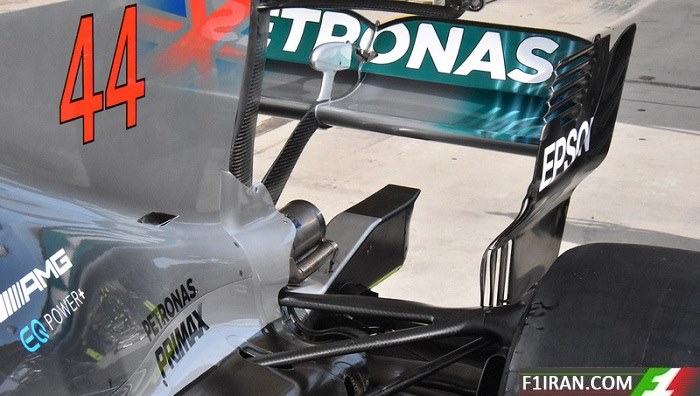

جزئیات ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

تیم مرسدس احتمالا قصد دارد از بالچه عقب ساده خود به جای بالچه عقب منحنی اش استفاده کند.

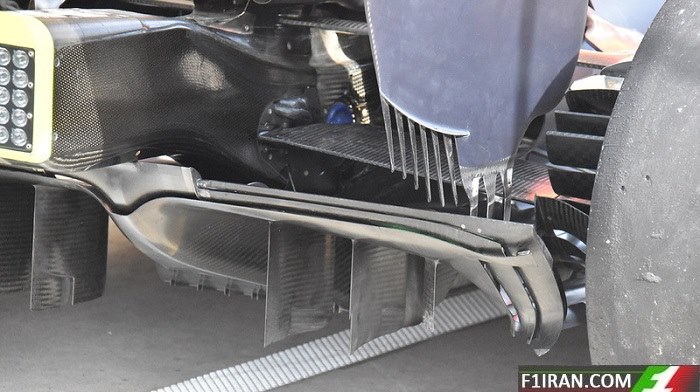

جزئیات ماشین RB13 تیم ردبول

ماشین RB13 تیم ردبول

ماشین RB13 تیم ردبول

در این تصویر، به خوبی می توانید جزئیات دیفیوزر ماشین تیم ردبول را ببینید، در بخش های انتهایی دیفیوزر، تیم ردبول نیز از طراحی پیچشی استفاده کرده است، مشابه آنچه تیم مرسدس در طراحی هایش به آن پایبند است.

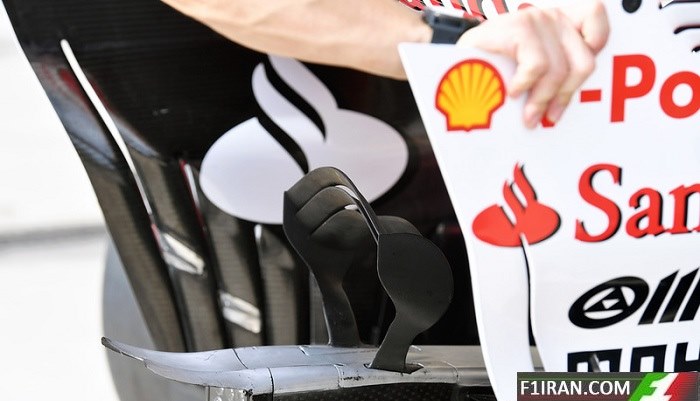

جزئیات بالچه عقب ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

تیم فراری با این طراحی جدید برای بالچه هدایتگر گازهای خروجی اگزوز، سعی کرده عملکرد بالچه عقب ماشینیش را بهبود بخشد.

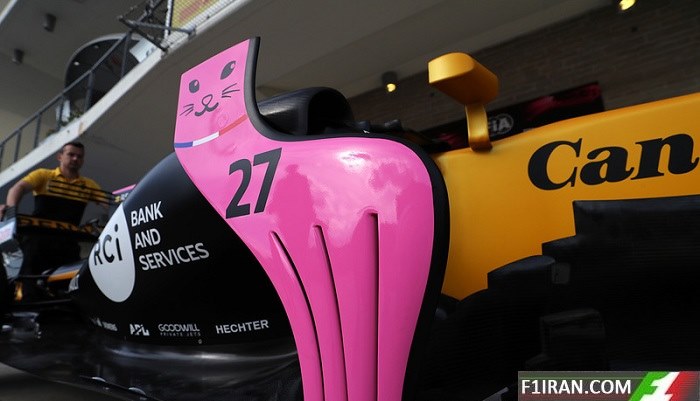

طراحی بدنه ماشین RS17 تیم رنو

ماشین RS17 تیم رنو

ماشین RS17 تیم رنو

بالچه هدایتگر جریان هوا که در کنار غلاف جانبی نصب می شود، و در ماشین های رنو به آئروکت معروف است، برای گرندپری امریکا به رنگ صورتی در آمده است.



جزئیات ایرودینامیکی ماشین W08 تیم مرسدس

ماشین W08 تیم فراری

ماشین W08 تیم فراری

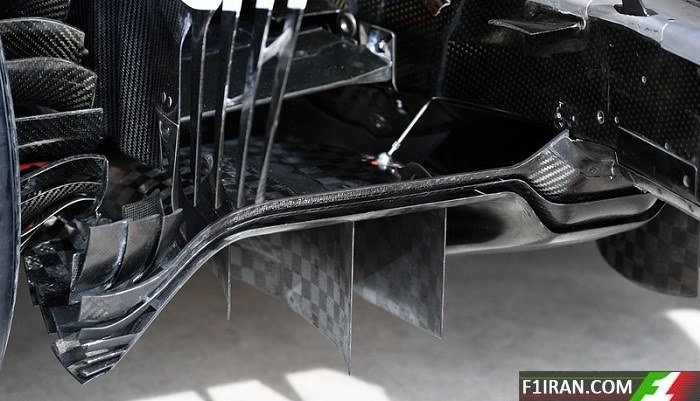

جزئیات دیفیوزر ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

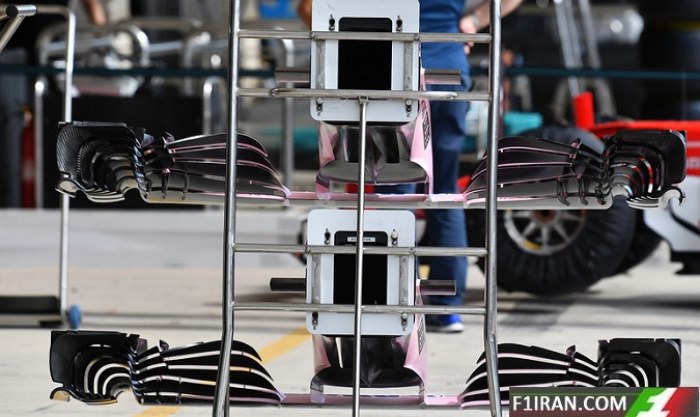

بالچه های جلویی ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

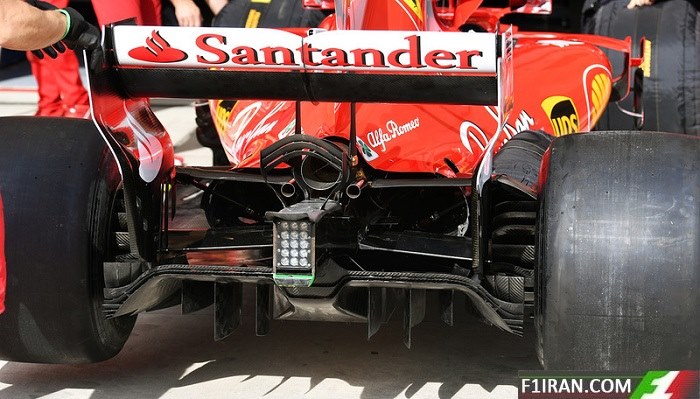

جزئیات پشت ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

ماشین SF70H تیم فراری

در این تصویر می توانیم به خوبی تمام جزئیات مهم ماشین تیم فراری از قبیل، بالجه عقب، بالچه های هدایتگر گازهای خروجی اگزوز، داکت های خنک کننده ترمز عقب و دیفیوزر را ببینیم.

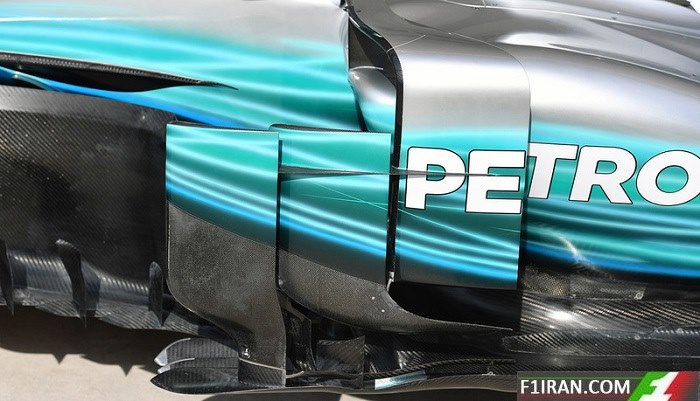

جزئیات صفحه جانبی ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

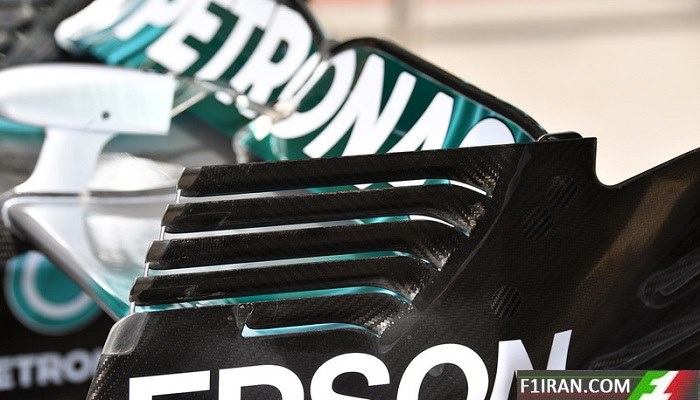

جزئیات بالچه عقب ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس



جزئیات ایرودینایمیکی ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

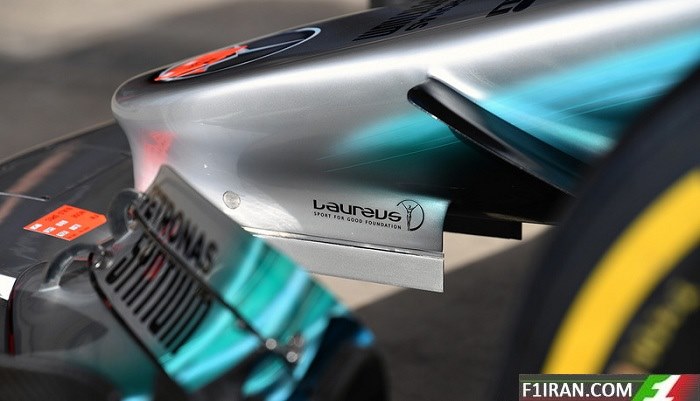

جزئیات دماغه ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

نگاهی به مجرا ها و بالچه های دماغه ماشین تیم مرسدس، این طراحی در گرندپری مالزی معرفی شده بود.

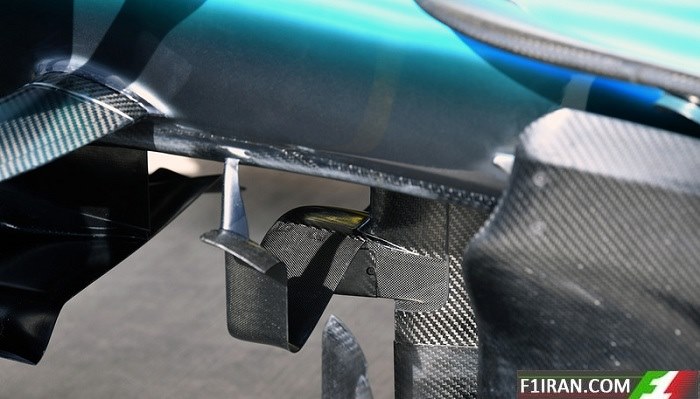

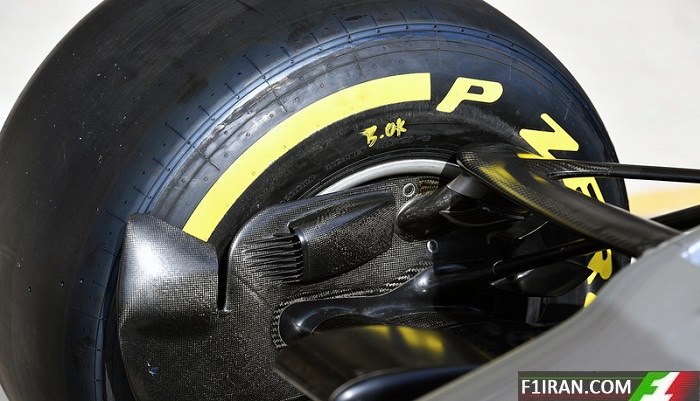

جزئیات داکت ترمز جلوی ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

در طراحی این بخش، از مدل های ایرودینامیکی متعددی استفاده شده است بدین منظور که جریان هوا روی این بخش به بهترین شکل ممکن هدایت شود.

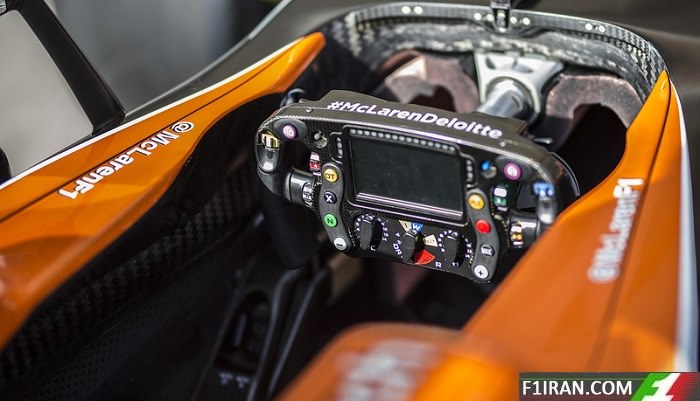

فرمان ماشین MCL32 تیم مک لارن

ماشین MCL32 تیم مک لارن

ماشین MCL32 تیم مک لارن

در کل، طراحی فرمان های ماشین های فرمول یک به نحوی است که به راننده اجازه می دهد تغییرات زیادی در نحوه عملکرد ماشین ایجاد کند.

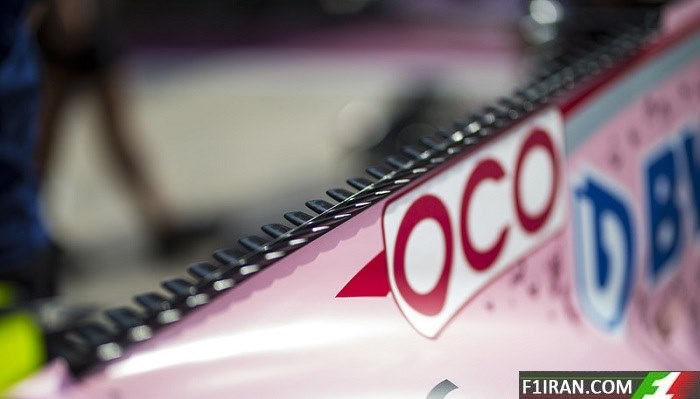

جزئیات بالچه های بخش کاور موتور ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

تیم فورس ایندیا بار دیگر از طراحی اره ای مانند برای کاور موتور ماشینشان استفاده کرده اند.

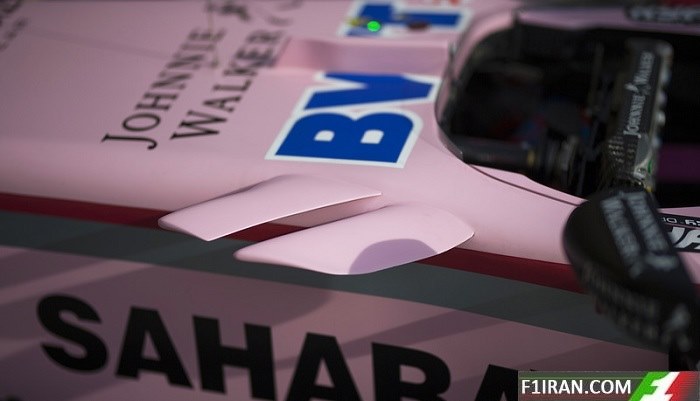

جزئیات ایرودینامیکی ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

کاناردهایی که جلوی کاکپیت نصب شده اند.

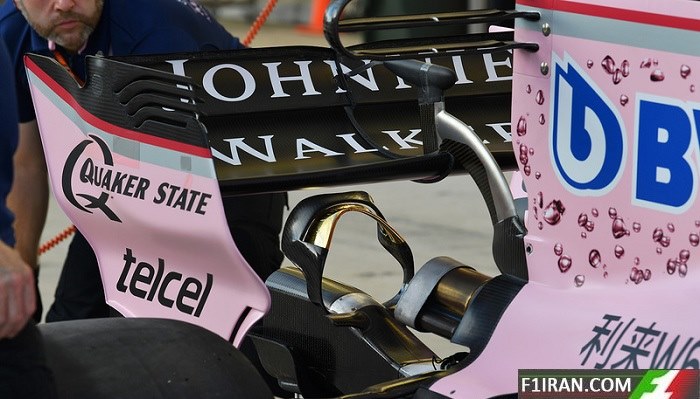

جزئیات بالچه پشتی ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

ماشین VJM10 تیم فورس ایندیا

بالچه هدایتگر گازهای خروجی اگزوز، از آنچه تیم در گرندپری ژاپن معرفی کرده بود پیچیده تر به نظر می رسد.

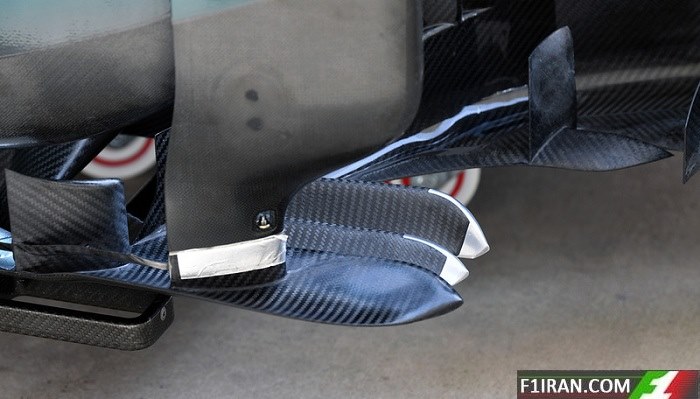

جزئیات ایرودینامیکی ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس

ماشین W08 تیم مرسدس
